周期式高梯度磁選機又叫磁分離器或磁濾器。**臺工業用的周期式小型高梯度磁選機用于1969年由瑞曲的薩拉磁力公司研制成功，安裝在美國一家高嶺土公司用于高嶺土提純。目前，各國生產周期式磁選機種類繁多，但是其基本結構相同，主要用于高嶺土提純和水的處理。
1、設備結構

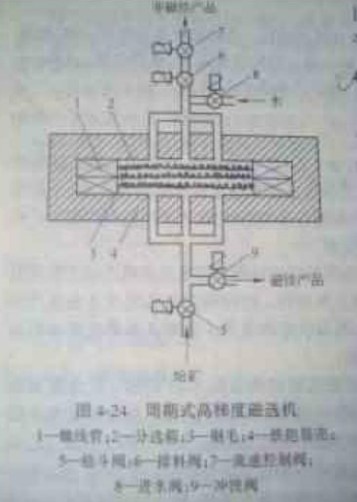

周期式高梯度磁選機的結構如圖所示。它主要是由鐵鎧裝螺母管磁體、不銹鋼毛介質、分選箱以及礦漿出口、入口閥門等部件組成。螺線管由空心扁銅線或空心方銅線繞制，用低電壓高電流激磁，通過冷卻，達到足夠的場強。鐵鎧和磁極頭用純鐵制成，其作用是與螺母管構成閉合回路，磁力線完全封閉在方框鐵殼內，提高管內腔的場強。由于該機常用于磁性弱、含量低、粒度細（5~10um）的物料，礦漿一般在背景磁場1~2T下以慢速流通過介質，因此進出口礦漿管道直徑小，管道可以穿過磁極頭，介質較長30~50cm。
分選箱用非導磁材料（不銹鋼或銅）制成，上下分別有出漿和進漿口、箱（或筒）內安放分選介質鋼毛。該機背景場強可達1600kA【2×10（4）Oe】。
3、分選過程
周期式高梯度磁選機工作時分給礦、漂洗和沖洗三階段。礦漿（濃度一般為30%左右）由下部的流速流入分選區，磁性顆粒被吸附在鋼毛上，其余的礦漿通過上部的排礦閥排出。經一定時間后停止給礦（此時鋼毛吸附飽和），打開沖洗閥，沫水從下面給入并通過分選室鋼毛，把夾雜在鋼毛上的非磁性顆粒沖出去。然后切斷直流電源，接通電壓逐漸降低的交流電使鋼毛退磁后，打開上部的沖洗閥，給入高壓沖洗水，吸附在鋼毛上的磁性顆粒被沖洗干凈，由下部排礦閥排出。完成上述過程稱為一個工作周期。完成一個周期后可開始下一周期的工作。整個機組的工作可以自動按程序進行。操作時完成一個周期需10~15min。
