1、閃速磁化焙燒-磁選工藝

閃速磁化焙燒-磁選新工藝已解決了該工藝用于處理難選復合氧化鐵礦石的關鍵技術問題。在許多以褐鐵礦、菱鐵礦等為主的復合氧化鐵礦選礦中，都獲得了良好的分選技術指標。

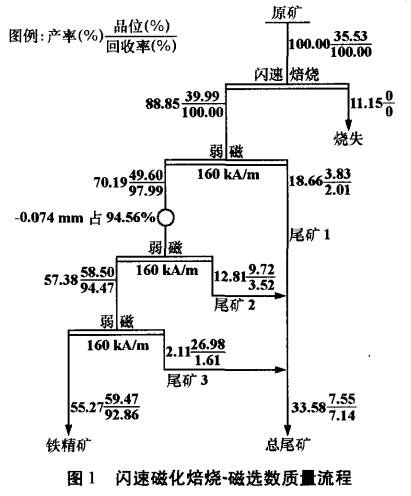

焙燒試驗在500kg/h的閃速磁化焙燒中試裝置上進行，反應爐溫度控制在850~900℃左右，反應爐CO含量控制在2%~3%左右，經過1h的連續試驗，每15min取一次焙燒礦，焙燒礦經磨礦至-0.075mm占94.56%（-0.045mm粒級占77.43%），控制磁場強度為160kA/m，在磁選管中進行焙燒產品檢查試驗，試驗結果說明，經閃速磁化焙燒后的包子鋪褐鐵礦，可得到較好的選礦指標。閃速磁化焙燒-磁選流程試驗結果見圖1。

采用閃速磁化焙燒-磁選工藝可以獲得鐵精礦產率55.27%，鐵品位59.47%，鐵回收率92.86%的指標。

2、氯化離析-弱磁選工藝

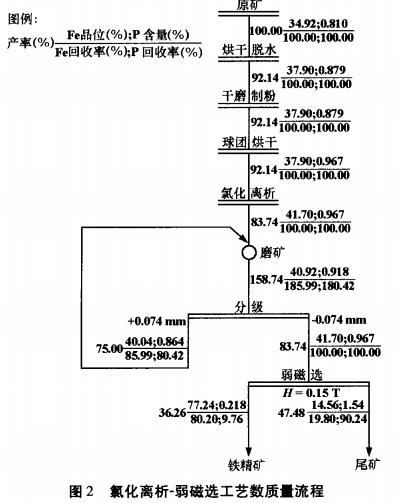

根據目前國內外難選鐵礦提鐵降磷的工藝研究，由昆明晶石礦冶有限公司申請的氯化離析-弱磁選工藝**，尤其針對高磷鐵礦石的選礦極為有效。采用氯化離析-弱磁選工藝對包子鋪褐鐵礦進行了實驗室探索實驗，試驗結果見圖2.采用氯化離析-弱磁選工藝可獲得鐵精礦產率36.26%，鐵品位77.24%，含P 0.22%，鐵回收率80.20%的指標。但該工藝中氯化劑的回收利用有待進一步研究。且工藝成本較高，還需研究解決許多工程化的關鍵技術。

轉載請注明來源：www.natives.cn
