1、礦用磁選機在應用中存在的問題

（1）我國鐵礦由于貧礦多（占總儲量的97.5%）和伴（共）生礦多（占總儲量的1/3），礦石的硬度比較大，磁選機的磁滾筒筒皮不斷的受到0~15mm以下顆粒狀鐵礦石的沖擊，磨損嚴重，經常發生磁滾筒筒皮磨破的現象。一旦筒皮磨漏，礦漿進入磁滾筒，吸附在磁系表面導致筒皮與磁系之間抱死，或礦漿進入到軸承中導致軸承損壞，致使整臺設備毀壞。

（2）磁系中一般采用鍶鐵氧體磁鋼和釹鐵硼磁鋼。其中釹鐵硼磁鋼化學穩定性較差，在磁滾筒內潮濕的空氣中，易出現表面氧化逐步分層剝落的現象。鍶鐵氧體化學穩定性良好，鍶鐵氧體磁鋼一般用環氧樹脂粘結組固定在磁系中，也存在磁塊易脫落現象。所以無論是鍶鐵氧體磁鋼還是釹鐵硼磁鋼均有必要進行固定。

2、解決措施

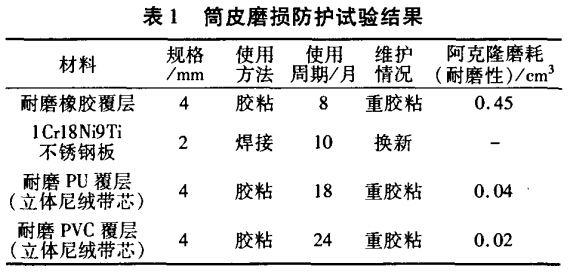

（1）筒皮磨損防護。加筒體防護層是對永磁式磁選機筒體的一種加固，是延長筒皮壽命的*有效方法，既耐磨，又更換方便。采用了耐磨橡膠覆層、不銹鋼板、PU覆層、PVC覆層防治層進行試驗。試驗結果見表1（數據為平均值）。

通過試驗結果比較，采用了PVC覆層包裹筒皮、膠粘劑結PVC覆層，可大大提高了筒皮的使用壽命。

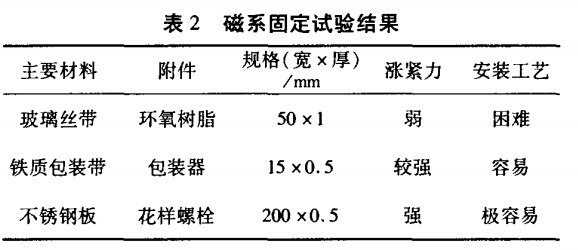

（2）磁系固定。采用了玻璃絲帶涂刷環氧樹脂、鐵質包裝帶、不銹鋼板對磁系整體進行了包裹試驗，試驗結果見表2。

根據試驗結果，采用了0.5mm厚度的1Cr18Ni9Ti不銹鋼板包裹磁系。不銹鋼板兩端接頭用薄板夾住并用螺栓加以固定，*后用螺栓連接，調節漲緊度。這樣不但對磁系表面磁場影響小，而且對磁系有足夠強的包裹漲緊力，效果顯著。采用此方法后從未發生過磁塊脫落的情況，徹底解決了磁系固定的問題。

3、結語

（1）對磁滾筒筒皮表面采用立體尼絨帶芯PVC覆層防護，大大延長了筒皮覆層的使用壽命，減少了停車維修時間，節約了維修資金。

（2）對磁選機的磁系采用1Cr18Ni9Ti不銹鋼板固定的方法，解決了磁鋼在磁系中的脫落，使得磁系部分的使用壽命達到了8a以上。避免了因磁鋼脫落引起的磁選機設備事故而造成的停車停產。

轉載請注明來源：www.natives.cn
